Multi-Instrument （万用仪）- 设备检测计划

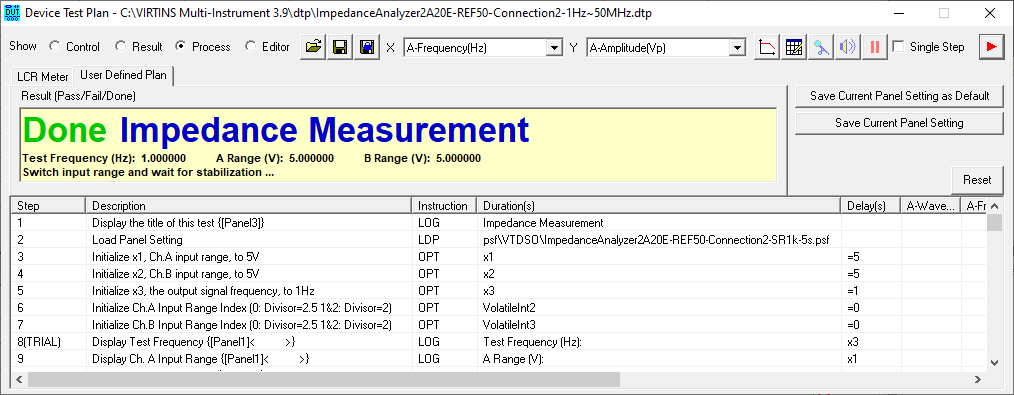

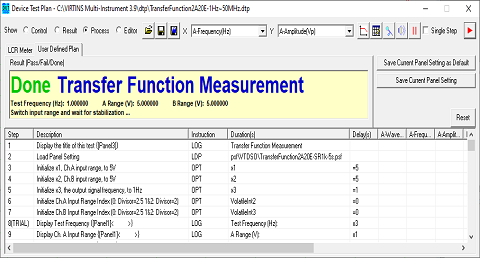

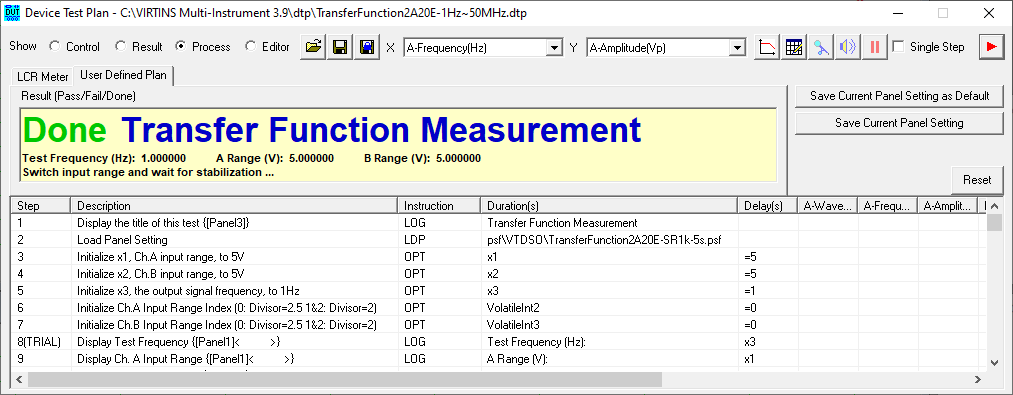

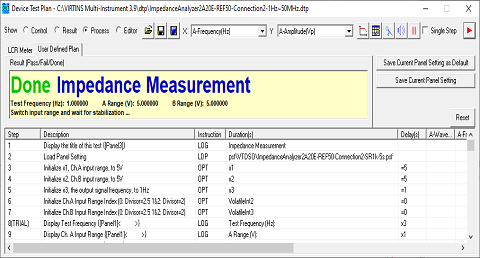

性能指标 1. 提供了一个配置并运行您自己的设备测试步骤的工具。它利用了声卡（或其它ADC/DAC硬件）能同时进行输入输出的特点，来向被测设备（DUT）输出一个激励信号，同时采集从被测设备返回的响应信号来进行处理分析。本工具支持生成不同的激励信号，并能用不同的方法来处理和分析响应信号。 2. 支持25种指令及其相应的参数。支持在脚本中采用变量。 3. 可测试多达242个导出参数和16个用户自定义参数，包括有效值、峰值频率、声压值、转速、增益、THD等。 4. 测试结果（例如：幅频特性、相频特性等）可实时由X－Y图绘制出来，并可实时生成一个文本的检测报告（称为设备检测计划执行报告），支持多达8个X－Y图。X-Y图中的数据可以输出为TXT文本文件，或按文本方式复制到粘贴板中以便粘贴到其它软件（例如：Microsoft Excel）中作进一步的处理和分析。X-Y图中的图形也可以按位图方式复制到粘贴板中以便粘贴到其它软件（例如：Microsoft Word）中。该图形也可直接打印出来或输出为BMP位图文件。设备检测计划执行报告中的数据可保存为TXT文本文件。 5. 支持数据文件的批处理和信号序列的捕捉及存储。 6. 可创建、编辑、修改、保存、上锁、加载、执行一个设备测试计划。 7. 有两种设备测试计划：上锁的和未上锁的。上了锁的设备测试计划不允许被修改。 8. 支持合格／不合格的检验。支持通过串行通讯与外部系统连接。 9. 在Windows2000、XP、Vista、7、8、8.1、10、11及以上的版本下，用户界面支持多国语言，包括：简体中文、繁体中文、英文、法文、德文、意大利文、西班牙文、葡萄牙文、俄文、日文和韩文。 示例 通过与不通过测试 用步进正弦信号来测量增益和相位图 THD, THD+N, SNR, 幅度响应 ~ 频率 串扰 ~ 频率 THD 和 THD+N ~ 幅度和功率 IMD ~ 幅度和功率 DAC的THD输出 vs dBFS输出     DAC的THD输出 vs dBFS输出(输入-输出线性图 ) (在频域内用窄带测量 dBV 以排除噪声) 基于 Modbus RTU 协议的 PLC 通信汽车空调呼啸试验系统   低音炮最大输出 SPL 测试根据 CEA-2010   使用 1Hz 至 50MHz 的频率步进正弦信号和 DSO-2A20E 自动测距算法进行传递函数测量   使用 1Hz 至 50MHz 的频率步进正弦信号和 DSO-2A20E 自动测距算法进行阻抗和相位测量
